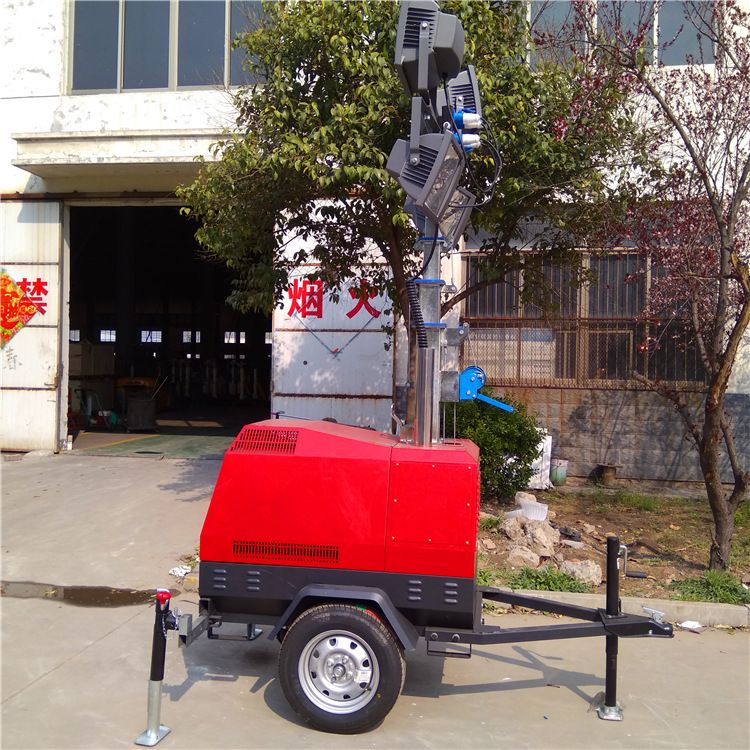

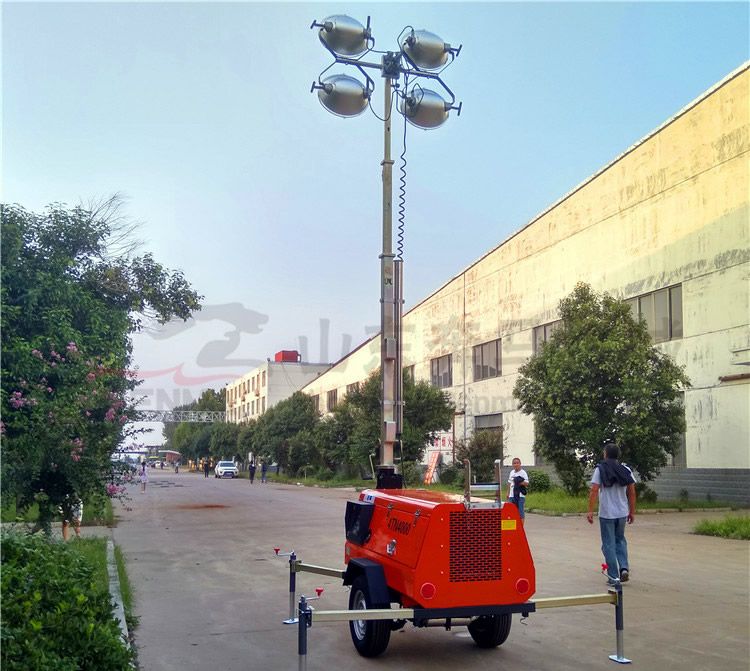

移動照明車主要應用於(yu) 戶外作業(ye) ，搶險救災，道路檢修，應急照明等，升降方式分為(wei) ：氣動式升降、液壓式升降、手遙式升降三類。照明角度分為(wei) ：遙控控製運台上下、左右270度旋轉，及手控燈具的上下、左右照射角度。移動方式：主要是在發電機下麵裝上一個(ge) 底板再固定上四個(ge) 輪子，便於(yu) 攜帶移動，有手推照明車與(yu) 拖車照明車兩(liang) 種，使用方法如下：
1、安裝U型支架
打開車體側門,拆除車體尾部安裝位置上的內六角螺釘。
將U型支架豎立在車體尾部的安裝位置,U型支架的定位銷位於左側。
用內六角螺釘將U型支架固定在車體尾部。
2、安裝拖杆
用支撐物將車體前部頂起,然後打開車體側門。
用扳手將車體內部固定L型支架的螺栓擰下,然後抽出L型支架。
將拖杆插入車體,用螺栓固定在車體內部,隨後放下前支撐腳,調節支撐腳到合適高度,然後插上固定銷。
將車廂內(nei) 部的鎖鏈取出,掛在車廂底部兩(liang) 端的鐵環上,隨後用鎖鏈鉤住拖杆的掛鉤;最後移出支撐物。
3、安裝後支撐腳
拔掉車廂尾部兩側固定後支撐腳的插銷,拔出支撐腳到合適位置,然後插上固定銷。
搖動搖杆調整後支撐腳高度,使車輪離地,車體重量落在支撐腳上。
4、安裝燈塔升降杆
將燈塔升降杆抬到車體頂部,放置到U型支架內,保證U型支架內的插銷插入升降杆上的定位孔。
將升降杆上的六芯電纜、四芯電纜分別通過車體上的大、小葛蘭接頭引入車體,並按照圖示將電纜線接好,注意電纜線的一一對應關係;安裝時注意上好填料,擰緊葛蘭接頭,保證密封效果。
安裝兩根電纜線時,應注意在車體外麵留有15-20CM的餘量,以免升降杆升降時電纜線受力。
5、安裝鋼絲繩
取下車體前端滑輪上麵的兩個定位銷和升降杆前端的滑輪和定位銷。
將車體內絞盤上的鋼絲繩穿過車體底部滑輪位置的方孔,從滑輪下槽部位拉出,然後從升降杆前部取下的滑輪繞過,並將滑輪安裝在升降杆的前端位置,再將鋼絲繩拉回到車體底部滑輪的上部孔位並用銷軸將鋼絲繩固定。注意保證鋼絲繩前端的夾頭方向朝向,並保證處於夾緊狀態,不可鬆動。
安裝升降杆前部滑輪的上方孔位的銷軸,防止滑輪上鋼絲(si) 繩脫落。
6、安裝燈頭
擰下升降杆頂部橫梁固定燈頭的螺栓;然後調節四個燈頭的安裝支架致水平位置。
將四個燈頭依次固定在橫梁上。
將四個燈頭的輸入電纜線接入升降杆頂部的接線盒中,按圖示要求接好線;注意四個燈頭的接線順序。
安裝好接線盒蓋。
以上就是移動照明車的安裝使用方法，更多照明車產(chan) 品與(yu) 使用問題，歡迎谘詢：400-6537-859
